| FlowGate Iscsi-4-16A存储系统提供完备的解决方案，卓越的性能及可用性，可满足高校数字图书馆、广电行业非线编辑系统制播网、多媒体数字安防监控、VOD流媒体视频点播、银行，及政府等各种大容量集中存储的应用需求。FlowGate Iscsi-4-16A采用最新的英特尔至强处理器技术，为客户提供满足商业需求和未来增长的强大的计算能力。FlowGate Iscsi-4-16A采用机架设计，能够提供卓越的可扩展性，包括双处理器支持、最大16GB的内存、16个高性能热插拔硬盘。FlowGate Iscsi-4-16A将可用性与可管理特性更好的结合在一起，在高性能、高可用性与大规模的内部存储容量之间实现完美均衡。 |
|
|
- 任何一个在企业中参与服务器及网络管理的从业人员，都会将如何从既有的基础架构中，有效增加储存容量列为一项要务。虽然大多数的解决方案得以完成这些需求，可惜其不是所费不赀，就是缺少实用上的弹性。
- 大部分19蓟架式系统鲜少有足够的空间来装置额外扩充硬盘，这恰好让一个使用SCSI或光纤信道连接服务器的储存模块得以有用武之地，不过，即使连简单到只是储存数据用途，有时候都不见得都适合用已经自顾不暇的档案服务器来混用。
- 大的直立式计算机也许可以用来放置扩充的硬盘及储存控制器系统，但是，这种混搭应用于服务器及储存装置的系统容易发生如前所述情形，而且安装的工作也不轻松。
- 对大多数公司而言，一个理想的储存系统需要具备最大的弹性，它必须是容易运作，可以在不同地点和不同系统连接使用，也就是要有好的扩充性（scalable），当然在效能上是不能打折扣的，而能够符合这些要求并成为储存装置的个中翘楚就是这个名为iSCSI（Internet SCSI）技术，这是一个将SCSI的通讯协议整合到TCP/IP封包中的解决方案，便于让绝大部分企业用途的储存界面植入到现有的网络架构中，而且还可以变成一个稳固的储存子系统。
|
| FlowGate iSCSI是一款基于iSCSI协议开发的存储系统。提供了在IP网络上应用SCSI存储的功能，因而充分利用了现有IP网络成熟性和普及性的优势，为众多地市部门级企业对经济合理和便于管理的存储设备提供了直接访问的能力。FlowGate iSCSI＝低廉＋高性能 将FlowGate iSCSI产品直接连在IP网中即可进行管理和使用 ;可支持多台SERVER以BLOCK I/O的方式进行数据传输 ;利用冗余回路和通道绑定技术实现高可用性，并具有负载均衡和fail-over功能 ;支持设备级共享,可在LAN上实现数据库级应用; 系统极易扩展，增加路由设备即可与SAN网相联 ;客户端通过LAN可实现高速访问 |
产品特性:
|
★方便灵活
FlowGate iSCSI采用iSCSI协议，在IP网络上传输SCSI命令，充分利用了IP网络的普及性，摆脱了传统SCSI线缆连接必须小于15米的距离限制，使得地域上相隔很远的设备之间都能够相互访问，提高了设备的复用性。
★高可用性
利用了冗余回路和通道绑定技术。服务器和客户端之间的连接均采用冗余回路，一条回路失效时，冗余回路自动代替失效回路工作，上层应用不受影响。网卡绑定提高了主机的存储带宽，服务能力大大增强。客户端能自动做到负载均衡和Fail-over。系统盘阵支持热插拔、冗余电源和热插拔磁盘驱动器，抗灾能力强。
★良好的性能
并行的向外提供4个千兆以太网口的并行数据流，具备优秀的并行数据处理能力。
★可管理性
FlowGate iSCSI提供图形化的控制台操作界面，用户很容易查看系统的运行情况，并对系统进行相应的设置。
★基于IP的设备映射规则
具有磁盘和主机两级LUN Manager功能，可以自定义磁盘的使用权限和用户屏蔽等功能，设置灵活多样，支持复杂的组网环境。 |
|
系统功能综述
|
- 创新的“统一对称性”全模块化机构设计
- 支持Microsoft 多路径存取 (MPIO)
- 支持多RAID 等级选择 0,1,0+1,3,5,6,10,30,50,60 与JBOD,可以实现RAID级迁移
- 本地多硬盘镜射(N-way mirror): 扩充RAID 1 等级复制到N个硬盘
- 4个以上千兆以太网主机接口，支持负载均衡，支持与服务器直接
- 提供全局或专属的热备援(hot spare)硬盘
- 针对不同的应用提供Write-through 或Write-back cache模式
- 支持扩展柜或堆叠扩展
- 卷组(Volume Set)容量可支持超过2TB (64bit LBA支持)
- Logical volume支持最多256个
- 每个Logical volume可提供的主机连接(connection)最多32个
- 每个Logical volume的集群数(cluster)最多8个
- 提供最多32个手动或定期式的快照备份(volume snapshot)
- 支持Microsoft虚拟磁盘驱动器服务(VDS)
- 支持Microsoft 磁盘区阴影复制服务(VSS)
- 提供快照数据回溯技术机制
- 提供RAID级别在线移植（RAID level migration），且系统不需关机
- 提供卷组容量在线扩充(expansion)
- 提供RAID volume 实时初始化或后台初始化功能
- 支持S.M.A.R.T.功能，NCQ及OOB每个硬盘间隔激活功能
- LCD面板可显示每个硬盘的温度、散热风扇、工作电压及电源系统的状况
- 提供10/100 以太网端口，提供TCP/IP及HTTP服务，可使用IE浏览器进行远程管理
- 存储管理软件:1个100M管理端口，支持远程桌面管理，全中文图形化管理界面
- 支持操作系统:windows,linux,solaris等
|

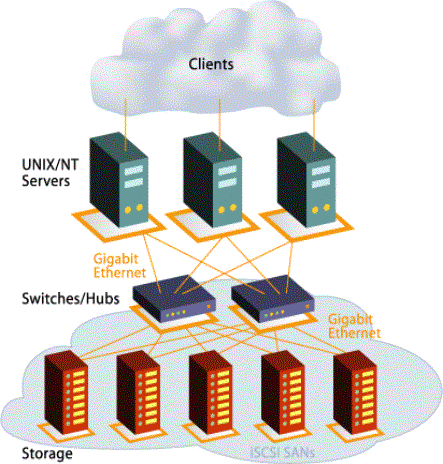

| SCSI存储系统如何运作： |
 |
全新的64位性能
FlowGate Iscsi-4-16A存储通过Intel 80341来支持64位技术，为关键的应用提供杰出的性能和可靠性。64位功能结合高达16GB DDR大内存，通过PCI Express实现最新增强的系统高速I/O，提供更高的系统性能。
保持系统正常运行
FlowGate Iscsi-4-16A存储系统增强高可用性功能提升系统可靠性，保证关键应用程序的连续可用。集成SATA RAID 0、1、5、6，0+1、50。当运行内存密集的应用程序时，DDR内存可以最大限度的减少错误发生。支持多达16块大容量SATA热插拔硬盘的功能有助于系统的可用性。
ALSM有助于管理成本的降低
航天联志服务器管理系统（ALSM）有助于FlowGate Iscsi-4-16A改善可管理性和正常运行时间。集成的系统管理处理器（BMC）提供了强大可靠的标准远程控制功能。通过ALSM与BMC的紧密结合，使管理员更轻松查看诊断信息，大大提高易用性和降低管理成本。
|
FlowGate Iscsi-4-16A存储服务器系统
服务器类型 |
机架式服务器 4U |
| 操作系统 |
内置FlowAntivirus抗病毒引擎 |
处理器 |
Intel 80341 64-bit |
处理器缓存 |
2048 （ K ） |
内存 |
2G ECC DDR2 REG |
内存扩展插槽 |
8条 支持多达16GB Registered ECC DDR2 400 SDRAM |
芯片组 |
Intel 7520 |
外部总线 |
FSB 800MHz 64位 |
主板扩展插槽 |
5 条独立PCI总线
1个PCI Express ×4
1个PCI-X 133MHz
2个PCI-X 100MHz
1个PCI 32位33MHz 5V |
热插拔硬盘 |
最大16位SATA，提供16个SATA硬盘抽取盒，支持高容量硬盘存储容量可达8TB |
硬盘类型 |
SATA 200G,250G,300G ,400G 500G（可选） |
SCSI 控制器 |
单通道 Ultra320 SCSI 控制器及双通道串行ATA |
SATA RAID |
高效率S-SATA RAID9550控制器，支持RAID 0，1，3，5，0＋1，50JOBO |
IDE 控制器 |
Ultra DMA/100 |
显示卡 |
集成8MB显存的ATI*RAGE*XLSVGA PCI视频控制器 |
网卡类型 |
1000M 以太网卡 *4
3个INTEL 82541PI千兆以太网控制器
1个Maevell*Yukon*-EC88E8050 PCI Express*千兆以太网控制器 |
电 源 |
AC 90V~264V Full Range (全区域电压)8A~4A 47Hz~63Hz |
| 系统散热风扇 |
2 (热插拔) |
外部 I/O 接口 |
2个 USB 口、 1 个 9 针串行口、 1 个 PS/2 鼠标接口
1 个 PS/2 键盘接口、 1 个视频接口 2个以太网接口 |
安全与管理 |
板载INTEL服务器管理系统ALSM INTEL管理模块升级连接器 |
兼容的操作系统 |
windows,linux,solaris等 |
| 事件报警 |
内置FlowENC环境检测器，对温度和电压等进行实时在线检测，对超过规定设定阀值，可采取包括包括缝鸣器报警，E-mail,SNMP(*3)等诸多方式报警 |
| 尺寸 |
133 (H) x 482 (W) x 600(D) mm |
| 重量 |
24.7公斤(不含硬盘) |
工作环境温度
内嵌ISCSI Linux系统 |
操作温度（+5） - （+35），储存温度（ -40 ） - （ +70 ） |
|
|
|
|
